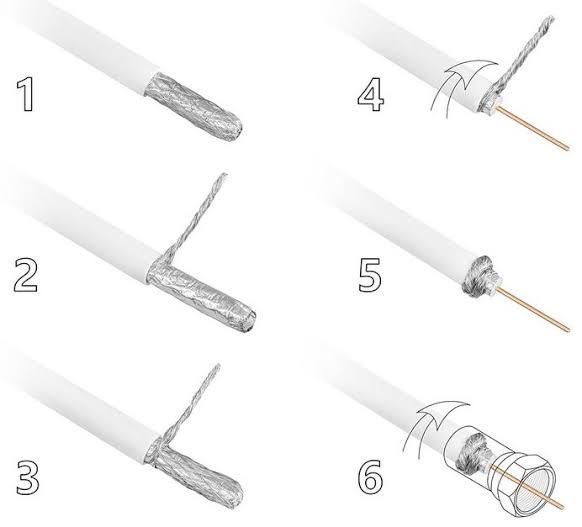

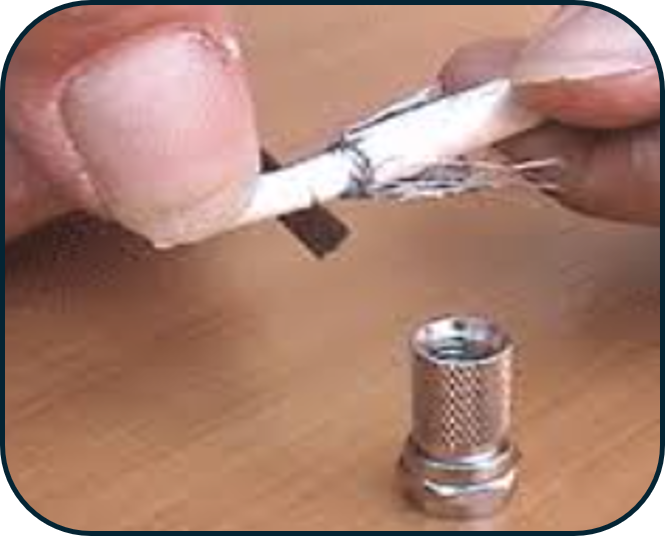

1.Dégainer le câble coaxial
Dénudez la gaine extérieure sur environ 10 mm (2 cm) sans entailler la tresse métallique en dessous.
Découpez délicatement la gaine extérieure en plastique sans inciser le blindage en dessous, puis retirez le bout de gaine.
- إزالة الغلاف الخارجي (10 إلى 12 مم): اقطع الغلاف الخارجي الأبيض برفق على مسافة 1.2 إلى 1.5 سم باستخدام شفرة دون إتلاف الأسلاك النحاسية الصغيرة (الشريط المعدني) الموجودة تحتها، ثم أزل قطعة البلاستيك.

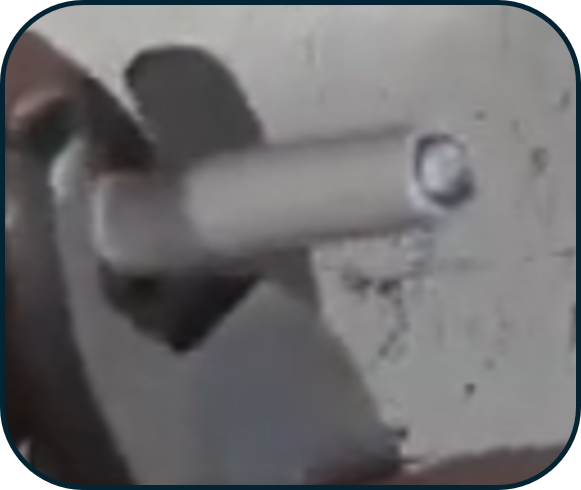

Laisser 2 centimes et couper

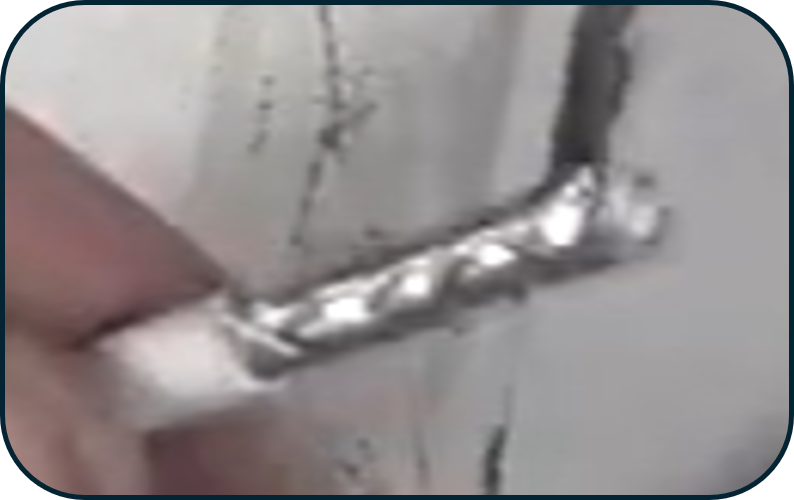

Tirer la partie blanche en haut pour retirer le bout de gaine

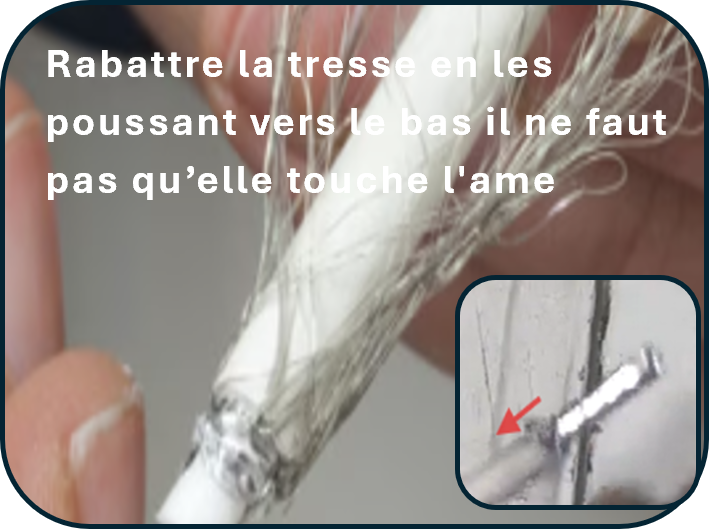

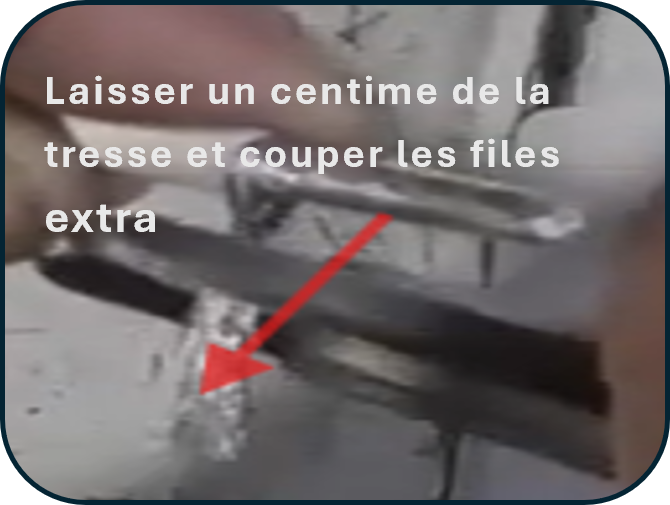

2.Rabattre le blindage :Sécurité.
Rabattez tous les brins de la tresse et le feuillard en aluminium vers l’arrière, par-dessus la gaine extérieure.
Vérification : Assurez-vous qu’aucun brin métallique ne touche le centre pour éviter tout court-circuit.
- طي شريط الحماية (التمرير للخلف): قم بقمط وطي جميع أسلاك الشريط المعدني وورق الألمنيوم إلى الخلف فوق الغلاف البلاستيكي الخارجي.
تنبيه: احرص على عدم ملامسة أي سلك صغير للسلك المركزي لتفادي انقطاع الإشارة.

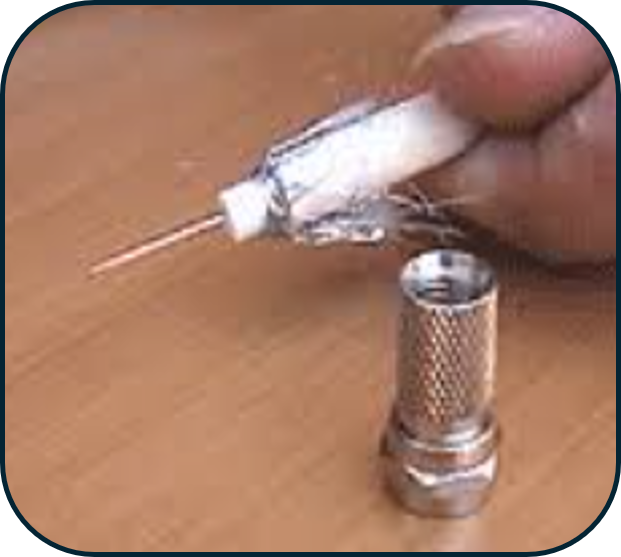

3.Dénuder le diélectrique et dégager l’âme :Précision.
Dénudez la partie isolante blanche (le diélectrique) en laissant environ 3 à 5 mm de blanc visible depuis la tresse rabattue. Dégagez l’âme centrale en cuivre sur environ 7 mm de longueur.
- تعرية العازل الأبيض وإظهار السلك المركزي (7 مم): قم بتعرية الجزء العازل الأبيض مع ترك حوالي 3 إلى 5 مم من الأبيض ظاهراً بعد الشريط المطوي، وأظهر 7 مم من السلك النحاسي المركزي (القلب).
Laisser du blanc avant l’âme centrale

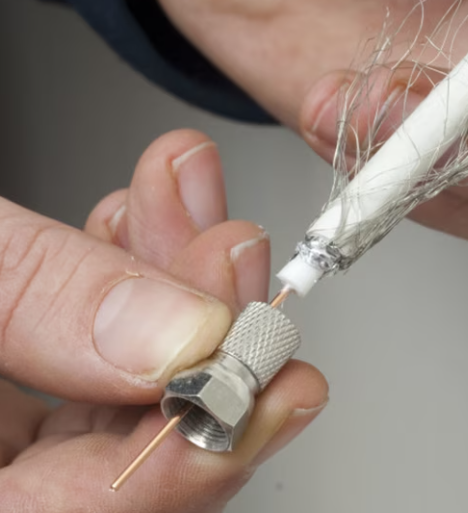

4.Visser la fiche F :Fixation.
Vissez la fiche F sur le câble jusqu’à ce que l’isolant blanc vienne buter à l’intérieur du connecteur.
4. ربط الموصل F وتعديل الطول (1 إلى 2 مم): قم بربط الموصل F على الكابل في اتجاه اليمين حتى يصل العازل الأبيض إلى القاع داخل الموصل. اقطع الزائد من السلك النحاسي بحيث لا يتجاوز رأس الموصل إلا بـ 1 إلى 2 مم

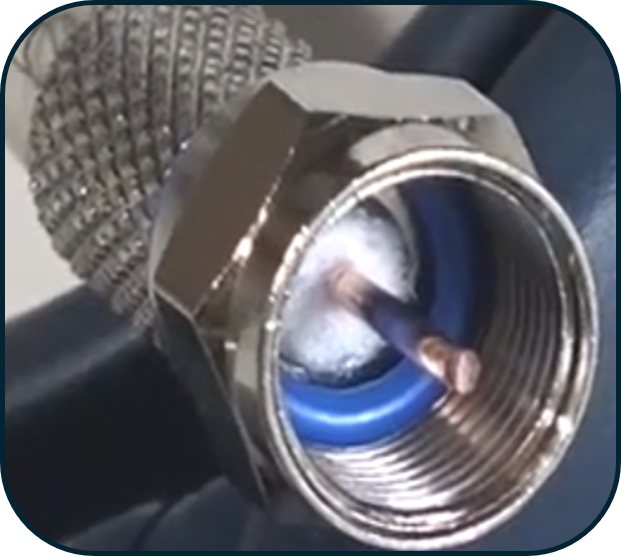

5.Ajuster la pointe :Finition.
Vérifiez que l’âme centrale dépasse du bord de la fiche d’environ 1 à 2 mm. Si elle est trop longue, coupez l’excédent à la pince.
