Combiner une antenne TNT et une parabole satellite sur un seul câble : essai, erreur et solution avec multiswitch


Solution simple pour un seul téléviseur

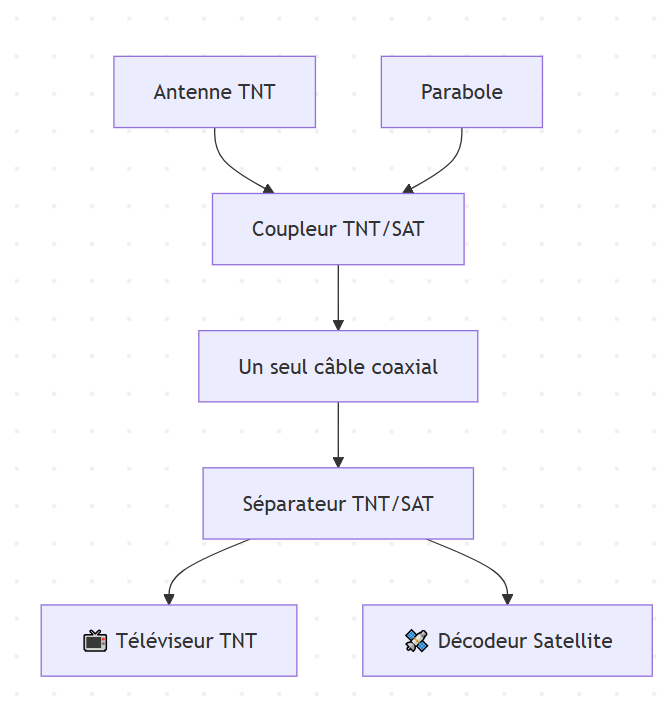

Le principe est très simple : les signaux TNT et Satellite sont combinés dans un coupleur puis transportés sur un seul câble coaxial.

Antenne TNT ─┐

├──► Coupleur TNT/SAT ───► 1 câble coaxial ───► Séparateur TNT/SAT

Parabole ────┘ ├──► TV TNT

└──► Décodeur SAT

Image : Solution pour un seul téléviseur


1. Le montage initial : Répartiteur 4 voies avant le coupleur

Répartiteur 4 voies

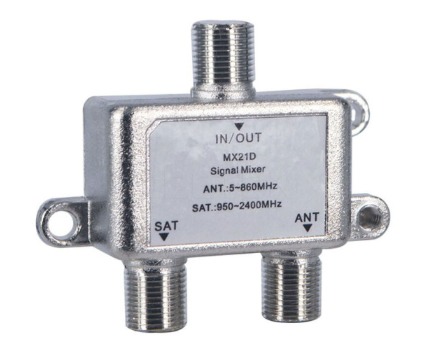

Coupleur / Séparateur

Dans ce premier essai, l’objectif était de diviser le signal de l’antenne râteau (TNT) en 4 voies avant d’injecter l’une de ces voies dans le coupleur TV/SAT.

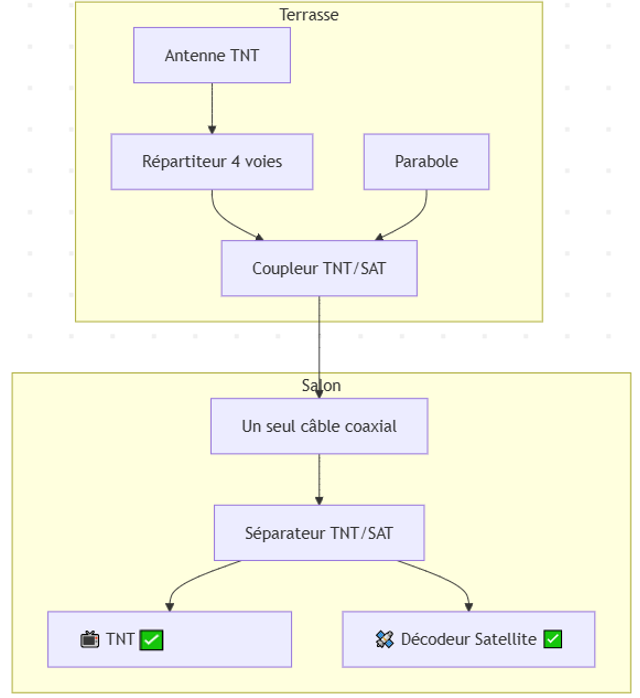

Le schéma de l’installation :

Antenne TNT ──► [ Répartiteur 4 voies ]
                      │ (1 des 4 sorties)
                      ▼
Parabole SAT ──► [ Coupleur TNT / SAT ]
                      │
              (1 seul câble coaxial)
                      │
                      ▼
             [ Séparateur TNT / SAT ]
              ├──► TV (TNT)
              └──► Décodeur Satellite

Le résultat observé et la correction :

  • Au départ : Le satellite fonctionnait parfaitement, mais le téléviseur affichait le message « Pas de signal » pour la TNT.
  • Le diagnostic : Il ne s’agissait pas d’un problème d’incompatibilité de schéma, mais tout simplement d’un câble mal branché ou mal serti au niveau d’un connecteur F / Prise TV.
  • Le résultat réel : Une fois le problème de câblage rectifié, cette configuration fonctionne parfaitement ! Le signal TNT et le signal Satellite sont bien reçus au final.

2. Pourquoi ce schéma fonctionne-t-il ?

  1. Atténuation du répartiteur : Un répartiteur 4 voies induit une perte de signal (environ 7 à 9 dB). Si votre antenne TNT offre un bon niveau de réception à la base, le signal restant est suffisant pour traverser le coupleur et le séparateur.
  2. Gestion du passage de courant (DC Pass) : Le décodeur satellite envoie une tension (13V/18V) vers la parabole pour alimenter la LNB. En plaçant le coupleur après le répartiteur TNT, la tension remonte uniquement vers la parabole sans être bloquée ni perturber le réseau TNT.

3. Les points de vigilance à vérifier en cas de problème (« Pas de signal »)

Si vous tentez ce montage et que la TNT ne répond pas, ne concluez pas immédiatement que le schéma est mauvais. Vérifiez les points suivants :

  • Les connecteurs F et fiches TV : Un brin du blindage (la tresse en cuivre/alu) qui touche l’âme centrale en cuivre suffit à couper le signal TNT (court-circuit).
  • Le niveau du signal TNT d’origine : Si le signal râteau est déjà faible chez vous, ajouter un répartiteur 4 voies (-8 dB) + un coupleur (-2 dB) peut faire descendre le signal sous le seuil de réception de la TV. Dans ce cas, l’ajout d’un préamplificateur de mât avant le répartiteur est nécessaire.
  • Le séparateur en bout de ligne : Assurez-vous d’utiliser un vrai filtre/séparateur mural TNT/SAT et non un simple T d’antenne plastique.

Représentation visuelle de l’installation

Voici l’illustration graphique du montage validé à intégrer dans votre article :

             ┌─────────────┐
             │ Antenne TNT │
             └──────┬──────┘
                    │
                    ▼
       ┌────────────────────────┐
       │  Répartiteur 4 Voies   │
       └───┬────────┬───────┬───┘
           │        │       │
           │     (Prise (Prise (Prise 4)
           │       2)     3)
           ▼
     ┌───────────┐      ┌──────────────┐
     │  Coupleur ├─────►│ Parabole SAT │
     └─────┬─────┘      └──────────────┘
           │
     (Câble Coaxial
        Unique)
           │
           ▼
   ┌───────────────┐
   │  Séparateur   │
   └───┬───────┬───┘
       │       └──────────┐
       ▼                  ▼
┌─────────────┐    ┌─────────────┐
│   TV TNT    │    │ Décodeur SAT│
└─────────────┘    └─────────────┘

Autre Solution

J’ai ensuite inversé l’ordre des équipements.

Au lieu de distribuer la TNT seule, j’ai d’abord combiné la TNT et le Satellite puis j’ai distribué le signal combiné vers les différentes pièces.

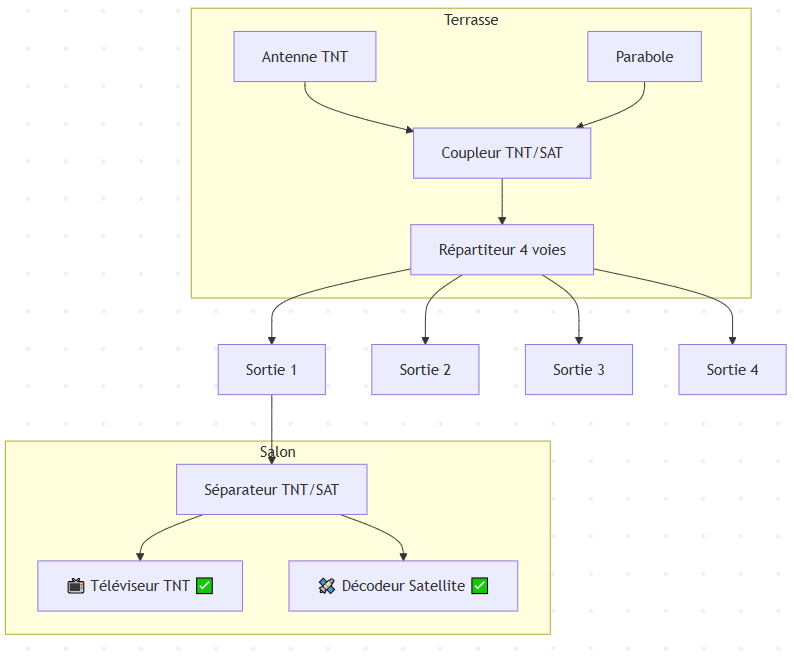

Antenne TNT ─┐

├──► Coupleur TNT/SAT

Parabole ────┘▼

Répartiteur 4 voies

│ │ │ │

▼ ▼ ▼ ▼

Câble Câble Câble Câble

Dans chaque pièce :

1 câble coaxial│

Séparateur TNT/SAT

├──► TV TNT ✅

└──► Décodeur SAT ✅

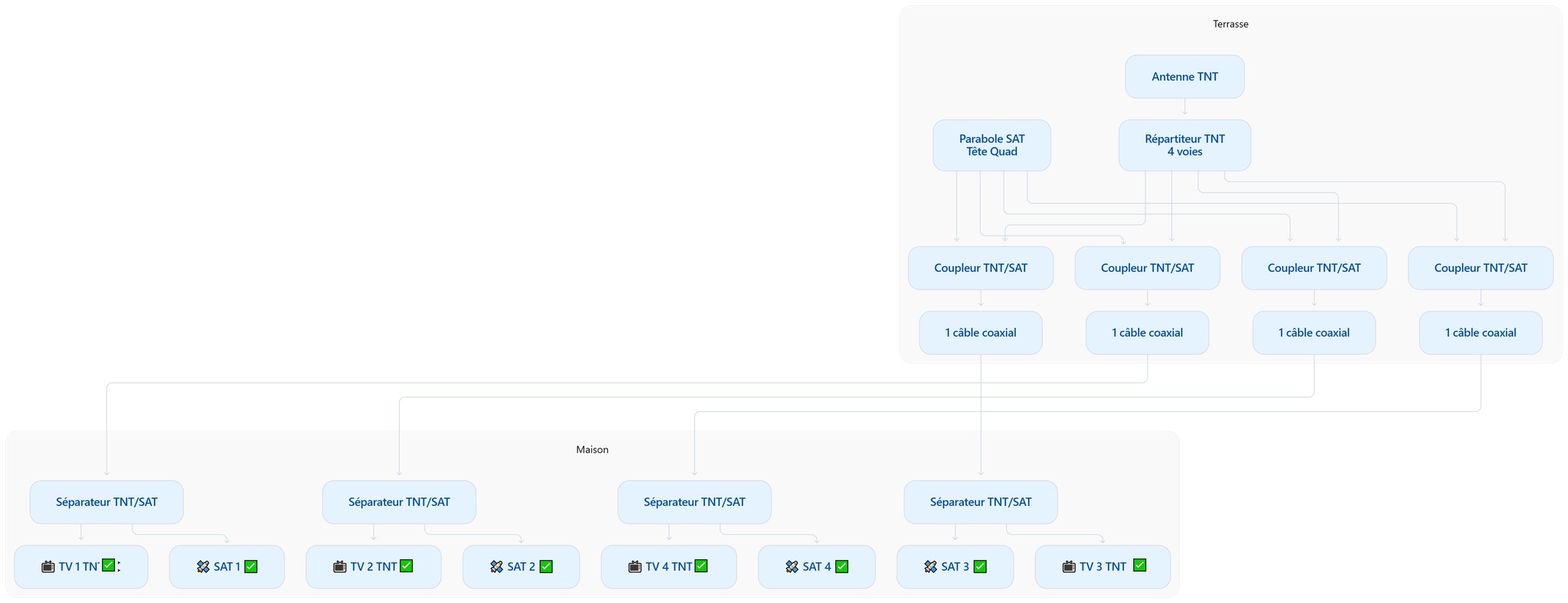

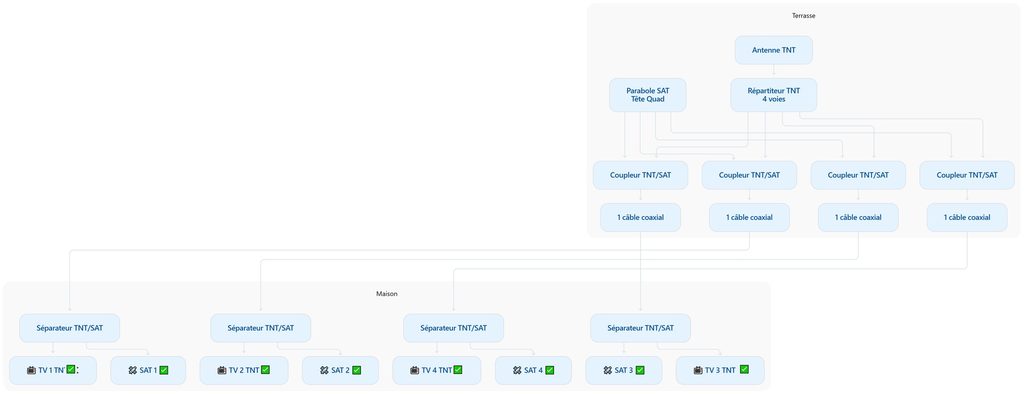

Schéma réel du montage

Résultat obtenu

Sur la prise testée :

  • ✅ TNT fonctionnelle
  • ✅ Satellite fonctionnel Partielement
  • ✅ Un seul câble coaxial utilisé

Cette solution fonctionne dans mon installation et constitue une bonne solution provisoire en attendant la mise en place d’un multiswitch.

Résultats observés et limites techniques

1. Pour la TNT :

  • Fonctionne à 100 % dans toutes les pièces simultanément et sans aucune interférence.

2. Pour le Satellite (Problème de conflit de polarités) :

Bien que ce montage dépanne efficacement, il présente une limite technique majeure lorsque plusieurs décodeurs satellite fonctionnent en même temps :

  • Le conflit Horizontale / Verticale et Bandes Haute / Basse : Pour capter une chaîne, le décodeur satellite envoie une tension électrique à la LNB (13V pour la polarité Verticale, 18V pour la polarité Horizontale, associée ou non à une tonalité de 22 kHz pour la bande haute).
  • Le problème sur le terrain : Si une personne regarde une chaîne en polarité Horizontale dans le salon pendant qu’une autre personne sélectionne une chaîne en polarité Verticale dans une chambre, les deux décodeurs envoient des tensions contradictoires sur le même réseau.
  • La conséquence : Il se produit un conflit de signal entraînant un message « Pas de signal » ou un gel d’image sur l’un des décodeurs.

Conclusion et solution définitive

Ce montage constitue une excellente solution provisoire pour profiter de la TNT dans toute la maison tout en utilisant le satellite sur un seul poste à la fois (ou sur plusieurs postes à condition de regarder des chaînes ayant exactement la même polarité et la même bande de fréquence).

Pour résoudre définitivement le problème du satellite et utiliser tous les décodeurs en toute indépendance, la solution professionnelle consiste à installer un Multiswitch associé à une tête parabole de type LNB Quattro (et non LNB Quad).


Solution professionnelle : le multiswitch

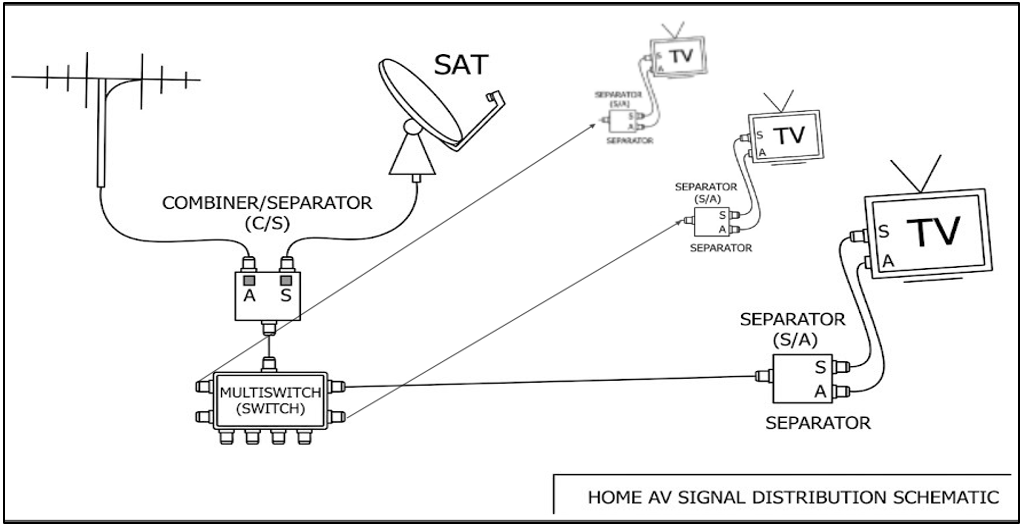

Le multiswitch est l’équipement conçu spécialement pour distribuer simultanément les signaux TNT et Satellite vers plusieurs prises.

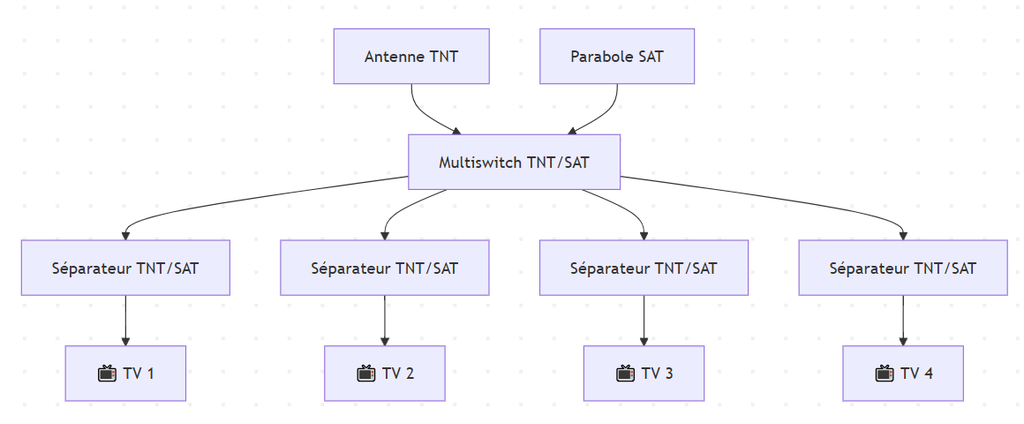

Antenne TNT ─┐▼

Multiswitch▲│

Parabole ────┘

┌────┬────┬────┬────┐

▼ ▼ ▼ ▼

TV1 TV2 TV3 TV4

(1 seul câble coaxial par prise)

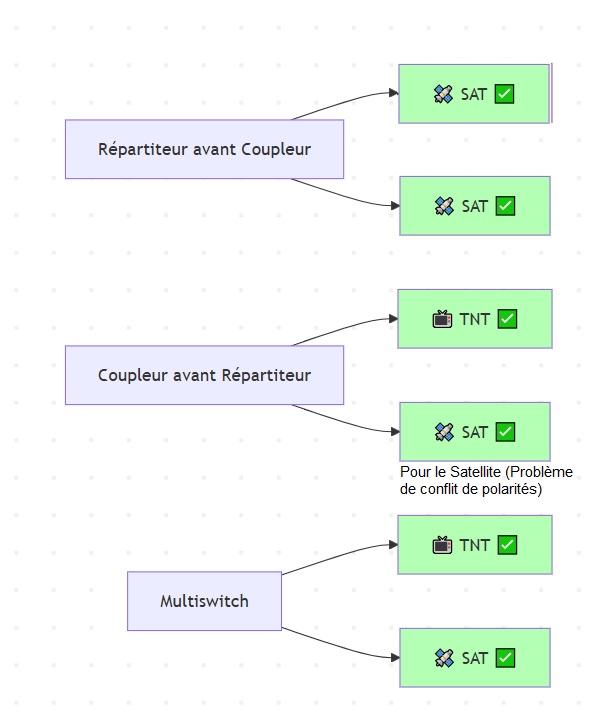

Comparaison des solutions

SolutionTNTSatelliteFiabilité
Coupleur TNT/SAT pour une seule TVExcellente
Répartiteur avant le coupleurBien
Coupleur avant le répartiteurPour le Satellite (Problème de conflit de polarités)
MultiswitchExcellente

Ainsi, votre article raconte une véritable progression :

  1. Solution simple qui fonctionne pour une seule TV.
  2. Premier essai fonctionne.
  3. Solution temporaire qui fonctionne avec le répartiteur (Pour le Satellite (Problème de conflit de polarités)).
  4. Solution définitive avec multiswitch.
