مُجمِّع و موزع (Coupleur TNT/SAT)

Répartiteur 4 voies

1. التجربة الأولى: استخدام موزع 4 طرق قبل الدمج (Répartiteur 4 voies)

في هذه التجربة الأولى، كان الهدف هو تقسيم إشارة الهوائي الأرضي (TNT) إلى 4 خطوط قبل إدخال أحد هذه الخطوط في الدمّاج (Coupleur TV/SAT).

مخطط التركيب:

[ هوائي TNT ]
      │
      ▼
[ موزع 4 طرق / Répartiteur 4 voies ]
      │ (أحد الخطوط الأربعة)
      ▼
[ دَمّاج TNT / SAT ] ◄──── [ صحن الساتلايت ]
      │
 (كابل محوري واحد)
      │
      ▼
[ مُفرّق TNT / SAT ]
 ├──► تلفزيون (TNT)
 └──► جهاز استقبال (Décodeur SAT)

• في البداية: كان جهاز الساتلايت يعمل بشكل ممتاز، بينما يعرض التلفزيون رسالة « لا توجد إشارة » (Pas de signal) بالنسبة للـ TNT.

• السبب الحقيقي (التشخيص): لم يكن المشكل بسبب عدم توافق المخطط، بل كان مجرد كابل مثبت بشكل خاطئ أو غير موصول جيدا على مستوى أحد المقابس (Fiche F / Prise TV).

• النتيجة النهائية: بعد إصلاح توصيل الكابل، اشتغلت هذه التهيئة بنجاح 100%! وصارت إشارة الـ TNT وإشارة الساتلايت تعملان معاً بدون أي مشاكل.

2. لماذا نجح هذا المخطط؟

1. فقدان الإشارة في الموزع: يتسبب الموزع ذو 4 طرق في فقدان جزء من الإشارة (حوالي 7 إلى 9 dB). إذا كانت إشارة هوائي الـ TNT قوية في الأصل، فإن الإشارة المتبقية تكون كافية للمرور عبر الدمّاج والمُفرّق الوصول للتلفاز.

2. مرور التيار الكهربائي (DC Pass): يرسل جهاز استقبال الساتلايت جهداً كهربائياً (13V/18V) نحو الصحن لتغذية اللاقط (LNB). بوضع الدمّاج بعد موزع الـ TNT، يمر التيار فقط نحو الصحن دون أن يحدث أي تموج أو إزعاج لشبكة الـ TNT.

3. نقاط مهمة يجب التأكد منها في حالة ظهور « لا توجد إشارة »

إذا جربت هذا التركيب ولم تعمل إشارة الـ TNT، لا تحكم فوراً بأن المخطط خاطئ، بل تحقق من النقاط التالية:

• المقابس والكوابل (Connecteurs F): سلك شعر نحاسي واحد من الغلاف الخارجي إذا لمس السلك الصلب الداخلي للكابل سيؤدي إلى تموج القناة وإلغاء إشارة الـ TNT (Court-circuit).

• قوة إشارة الـ TNT الأصلية: إذا كانت الإشارة ضعيفة من المصدر، فإن إضافة موزع 4 طرق (-8 dB) ثم دمّاج (-2 dB) قد يخفض الإشارة دون الحد الأدنى الذي يحتاجه التلفاز. في هذه الحالة، يلزم إضافة مضخم إشارة (Préamplificateur) قبل الموزع.

• المُفرّق في نهاية الخط: احرص على استخدام مُفرّق جداري حقيقي (Séparateur TNT/SAT) وليس مجرد وصلة بلاستيكية عادية (T d’antenne).

النتيجة الملاحظة والحدود التقنية لهذا الحل

1. بالنسبة للـ TNT:

• تشتغل 100% وبدون أي مشاكل في جميع الغرف في نفس الوقت.

2. بالنسبة للساتلايت (المشكل والمحدودية):

رغم أن هذا الحل يعمل كحل مؤقت، إلا أنه يواجه مشكلاً تقنياً عند تشغيل أكثر من جهاز استقبال ساتلايت في نفس الوقت، والسبب يعود لتداخل الاستقطابات (Polarités):

• تضارب القنوات (Horizontale / Verticale) و(Bande Haute / Basse): كي يعمل لاقط الساتلايت (LNB العادي)، يرسل جهاز الاستقبال جهداً كهربائياً (13V للقنوات العمودية Verticale أو 18V للقنوات الأفقية Horizontale).

• النتيجة: إذا كان هناك جهازان شغالان في غرفتين مختلفتين، وأراد الشخص الأول مشاهدة قناة أفقية (H) والشخص الثاني مشاهدة قناة عمودية (V)، سيحدث تعارض في الجهد الكهربائي، مما يؤدي إلى قطع الإشارة (Pas de signal) عن أحد الجهازين أو تجميد القنوات.

الخلاصة والحل النهائي

هذا التركيب يُعتبر حلاً مؤقتاً ممتاراً لتوزيع الـ TNT على جميع الغرف مع إمكانية تشغيل الساتلايت في غرفة واحدة فقط في نفس الوقت (أو مشاهدة نفس الاستقطاب في بقية الغرف).

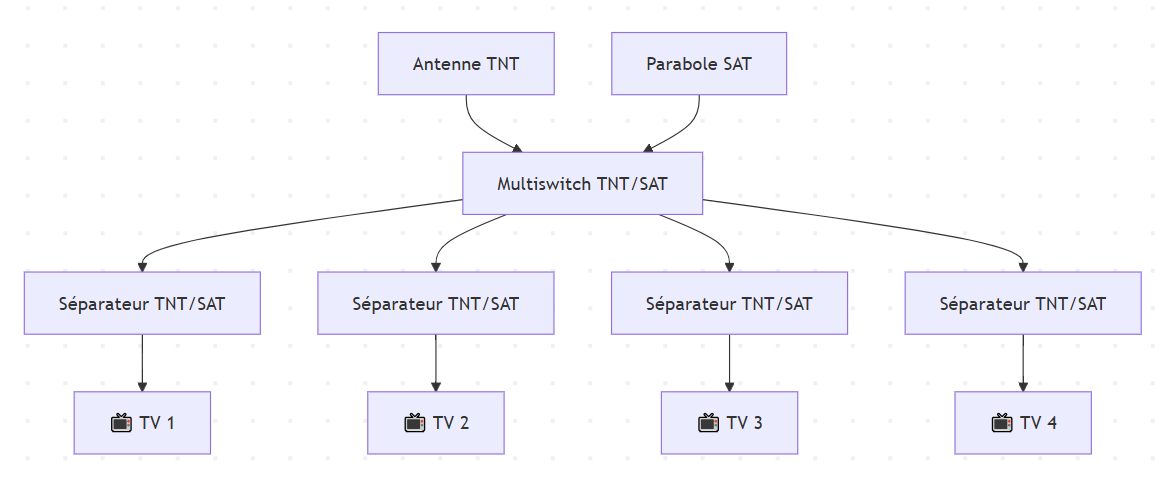

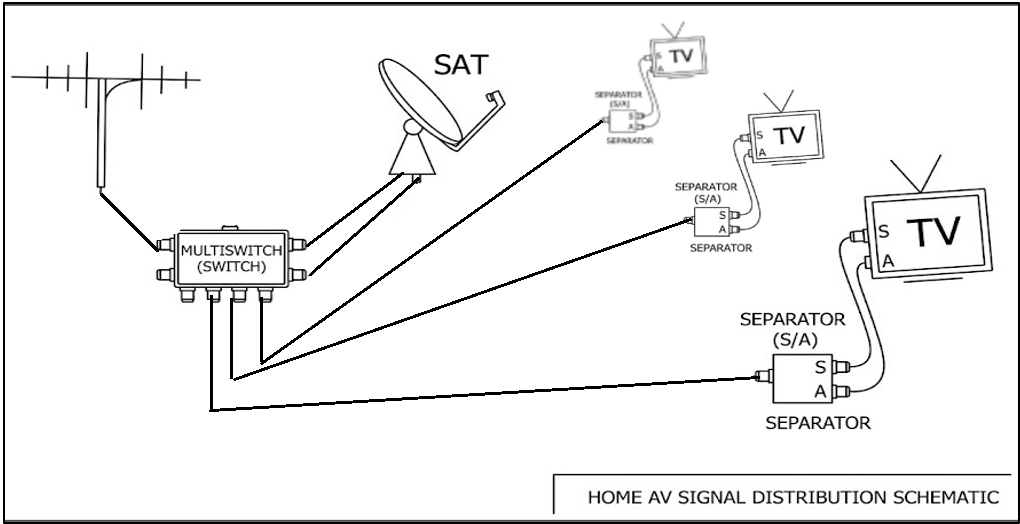

ولحل مشكلة الساتلايت بشكل نهائي وتشغيل جميع الأجهزة بحرية تامة وبدون تعارض، يبقى الحل الاحترافي هو استخدام موزع متعدد المفاتيح (Multiswitch) مع لاقط من نوع LNB Quattro (وليس LNB Quad).
